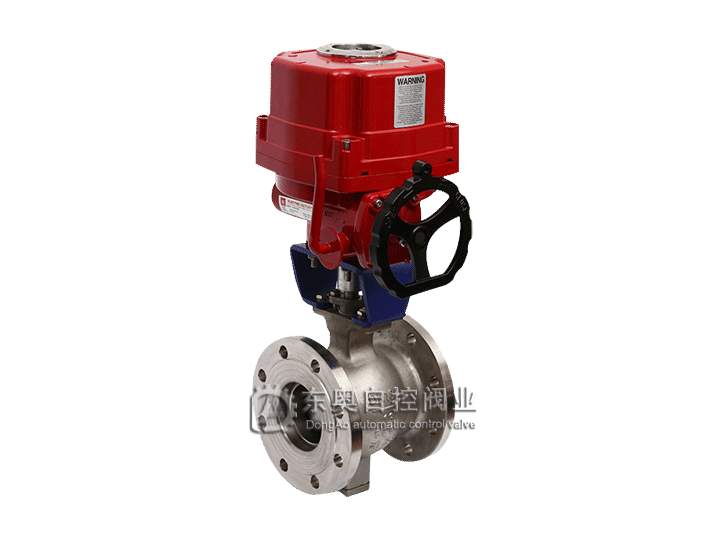

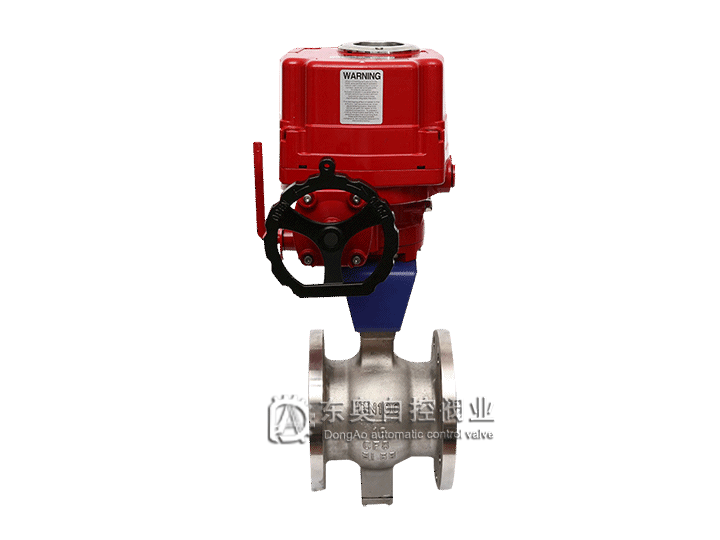

電動V型調節球閥


產品概述
       本公司引進開發的電動V型調節球閥是采用引進型電動執行器及高品質V型球閥組成。由于球芯帶有V型結構,對閥座具有剪切作用。因此電動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制,特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
1、不銹鋼電動防爆法蘭球閥的V型切口的球芯與金屬閥座之前具有剪切作用,特別適用于含纖維、微小固體顆粒、料漿等介質。
2、不銹鋼電動防爆法蘭球閥還具有調節并可靠定位能力,流量特性為近似百分比,可調范圍廣。
3、不銹鋼電動防爆法蘭球閥采用板簧加載的可動閥座結構,閥座與球芯不會產生卡阻或脫離等問題,密封可靠,使用壽命長。

產品特點
1、電動V型調節球閥具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。
2、具有整體式的閥體結構,不存在產生潛在泄漏的可能。
3、具有等百分比特性,有很寬的控制范圍和特別穩定的控制過程,可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接,當齒廓受載時,齒上有徑向力能起自動定心作用,且各齒受力均勻使之強度高、壽命長。

技術參數及性能指標
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4~9.6MPa
密封試驗 1.76~7.0MPa
流量特性 近似等百分比、直線特性
閥板轉角(度) 0°~至90°(可調)
允許泄漏量等級 軟密封:零泄露
       硬密封:≤額定Cv×0.001%
軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065%
動作時間(S/90度) 8.5~30 36~60
可調節比 250:1 300:1
基本誤差 全行程的≤±2%
回差 全行程的≤±2%
死區 全行程的≤0.8%
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

執行器技術參數
執行器類別 引進型EI-TORK系列執行器參數 引進型EXI-TORK系列執行器參數
電源電壓 標準:220V    AC單相  可選:110V AC 單相、380/440V    AC 三相、24V/110V/220V DC
輸出力矩 50N·M~2000N·M 50N·M~4000N·M
動作范圍 0~90° 0~360° 0~90°、0°~270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S~112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°~60° -20℃~+70℃
手動操作 同附帶手柄操作 機械離合機構,配手輪操作
機械限位 電氣、機械二重限位 電氣、機械二重限位
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT6,ExdⅡ CT5
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 2個 G1/2〞M18*1.5 2個 PF 3/4”
殼體材料 鋁合金 鋁合金
外涂層 干粉,環氧聚酯,具有超強防腐功能
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。

安裝尺寸
公稱通徑mm DN15-DN300
材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni        12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適用        工況 適用介質 蒸汽、水、油品 醋酸類
適用溫度 -28℃ - 300℃

設計規范
設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

外形尺寸
  15 20 25 32 40 50 65 80 100 125 150 200 250 300
L / / 102 102 114 124 143 165 194 213 229 243 297 338
L1 / / 62 62 62 75 80 100 115 130 160 200 240 334
H / / 60 60 65 95 105 120 140 155 165 205 240 270
H1、A 由于閥門密封選擇及溫度選擇不同,執行器尺寸需根據實際配置,該尺寸可咨詢羅贊公司技術部。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
標準型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)。
