電動螺紋高壓球閥
產品概述

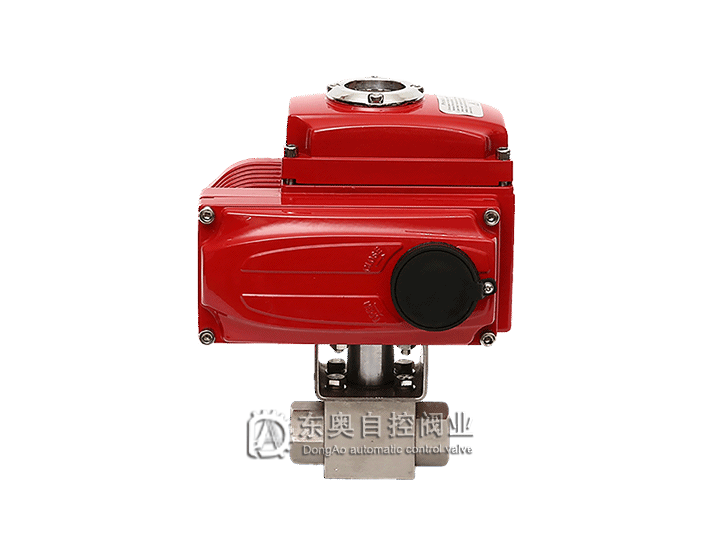

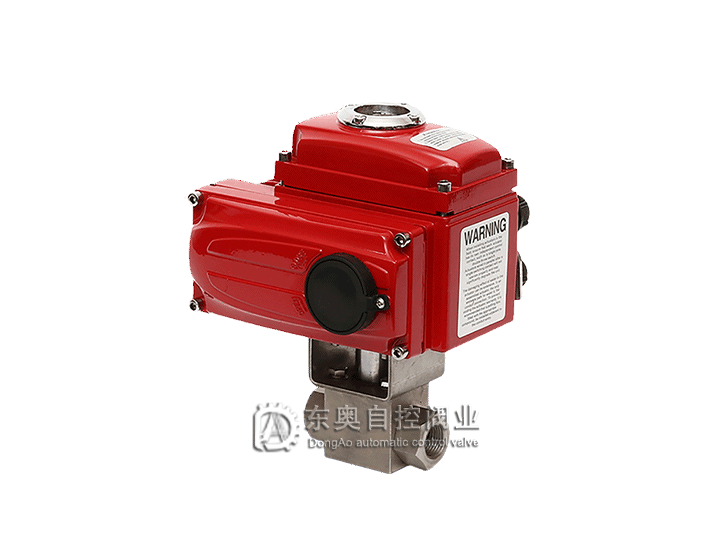

電動高壓螺紋球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。電動高壓螺紋球閥主要零部件經過專業廠家鍛制,克服了鑄鋼閥門潛在的缺陷,在最大工作壓力下能夠保持其結構的抗壓均勻性。適用介質: 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓螺紋球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的場合。
技術參數及性能
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
允許壓差(MPa) |
≤公稱壓力 |
閥體形式 |
三分體式鍛造閥體 |
公稱壓力 |
PN16.0、25.0、32.0、42.0 MPa;ANSI 150、300、600、900、1500、2500LB |
連接形式 |
螺紋式(外螺紋、內螺紋) |
密封填料 |
尼龍、V型聚四氟乙烯填料等 |
閥芯形式 |
O型球體閥芯 |
流量特性 |
近似快開特性 |
動作范圍 |
0~90°、0~360° |
泄露量Q |
軟密封:零泄漏 |
基本誤差 |
±1% |
回差 |
±1% |
死區 |
≤1%(可調) |
可調范圍 |
250:1 |
配置執行機構 |
可配EI-TORK,EXI-TORK等系列角行程電動執行機構 |
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) |
執行器技術參數
執行器類別 |
引進型EI-TORK系列執行器參數 |
引進型EXI-TORK系列執行器參數 |
電源電壓 |
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V DC |
輸出力矩 |
50N·M~2000N·M |
50N·M~4000N·M |
動作范圍 |
0~90° 0~360° |
0~90°、0°~270°可選 |
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) |
動作時間 |
15秒/30秒/60秒 |
18S~112S |
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
環境溫度 |
-30°~60° |
-20℃~+70℃ |
手動操作 |
同附帶手柄操作 |
機械離合機構,配手輪操作 |
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
防爆等級 |
無防爆 |
ExdⅡ BT6,ExdⅡ CT5 |
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
驅動電機 |
8W/E |
鼠籠式異步電機 |
進線接口 |
2個 G1/2〞M18*1.5 |
2個 PF 3/4” |
殼體材料 |
鋁合金 |
鋁合金 |
外涂層 |
干粉,環氧聚酯,具有超強防腐功能 |
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確定位。
零件材料
零件名稱 |
零件材料 |
閥體 |
304 |
316 |
316L |
球體 |
304 |
316 |
316L |
閥桿 |
304 |
316 |
316L |
閥座密封圈 |
PTFE、碳素纖維+PTFE、對位聚苯、高壓尼龍密封 |
填料 |
V型PTFE、增強四氟 |
性能指標
公稱通徑DN(mm) |
DN15-300 |
公稱壓力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
低壓氣密試驗 |
0.5~0.7 |
適用介質 |
天然氣、水、油、蒸氣、硝酸類(溫度≤130℃)、醋酸類(溫度≤200℃) |
安裝尺寸
公稱通徑 |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
L |
72 |
72 |
78 |
86 |
108 |
116 |
136 |
148 |
180 |
M |
M14X1.5 |
M14X1.5 |
M18X1.5 |
M22X1.5 |
M27X2 |
M33X2 |
M42X2 |
M48X2 |
M64X2 |
A1 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
H、A |
由于閥門密封選擇及溫度選擇不同,執行器尺寸需根據實際配置,該尺寸可咨詢精歐公司技術部。 |
產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)。
