02CEX智能開關型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
控制反饋方式： BD3J、B3J、B33J、B43J （反饋與到位同步）
特色功能：高速快開 / 斷電復位
帶報警輸出： A（繼電器觸點反饋）
可實現多位置模式
高性能無刷電機，內置過熱/過載保護
產品壽命高達2萬次
可將兩臺或多臺執行器并聯使用
產品特點
采用0.96寸OLED液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
可實現多位置，在開、關位置之外增加第三個位置（或第四個位置），特別適合控制三通閥門。
故障菜單實時提示（包含執行器被卡住或者其他原因導致的執行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令的交換。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
通過菜單可實時調整閥門的開關速度，實現慢開功能。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
標準產品 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防爆等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02CEX |
20Nm |
AC/DC
24V |
B3/ BD3
/B33/B44 |
J型 |
A型 |
10s |
PUL/PWM |
90°/180° |
Ex d IIB T6 Gb
Ex tD A21 IP68 T80℃ |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方 |
AC/DC
95-265V |
≤330° |
|
高速快開型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防爆等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02CEXH |
15Nm |
DC24V |
B3/ BD3
/B33/B44 |
J型 |
A型 |
1s |
PUL/PWM |
90°/180° |
Ex d IIB T6 Gb
Ex tD A21 IP68 T80℃ |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方 |
|
≤330° |
|
斷電復位型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防爆等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02CEX-KT |
15Nm |
AC/DC
24V |
KT32 |
J型 |
A型 |
15s |
PUL/PWM |
90°/180° |
Ex d IIB T6 Gb
Ex tD A21 IP68 T80℃ |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方 |
AC/DC
95-265V |
≤330° |
控制方式說明

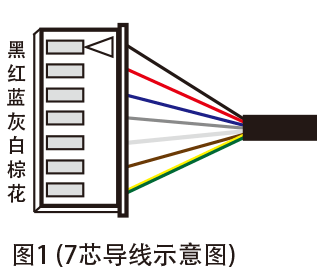

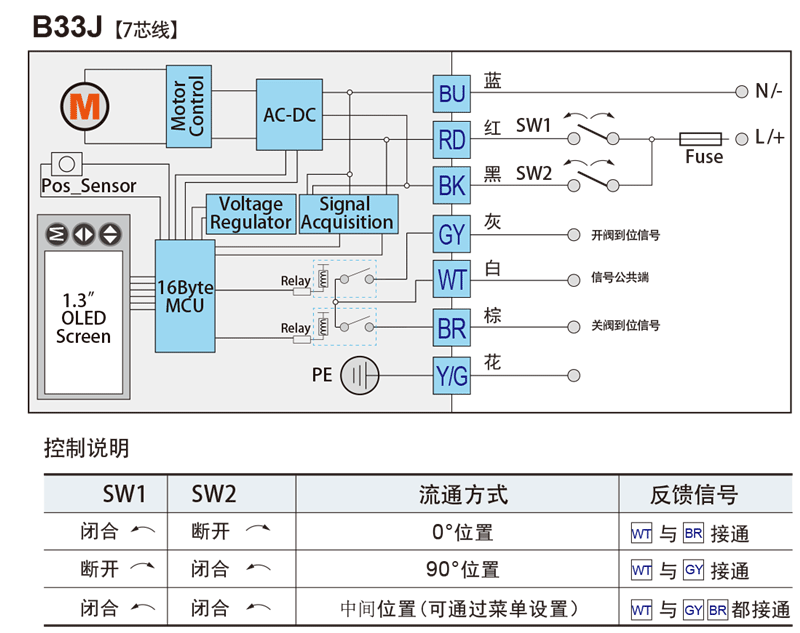

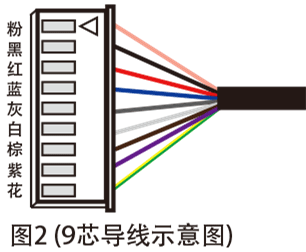

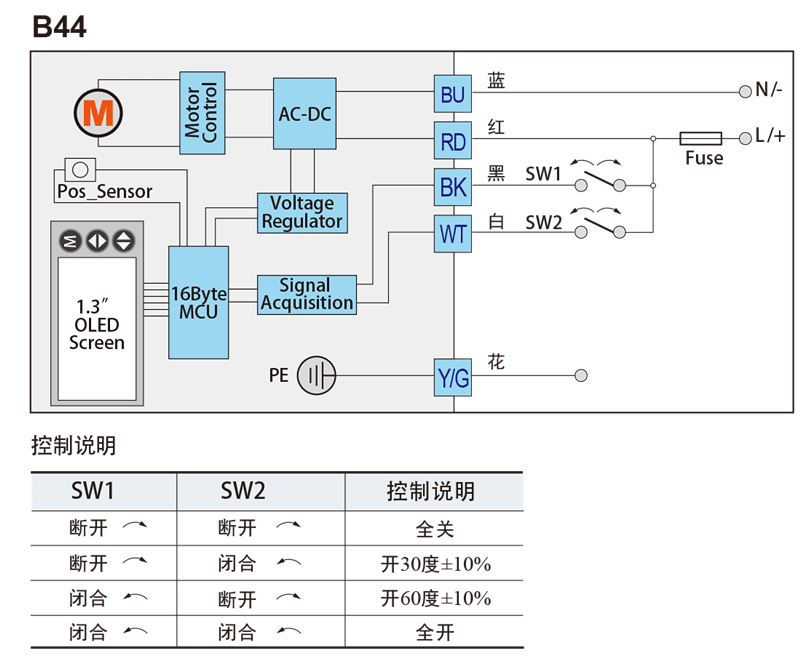

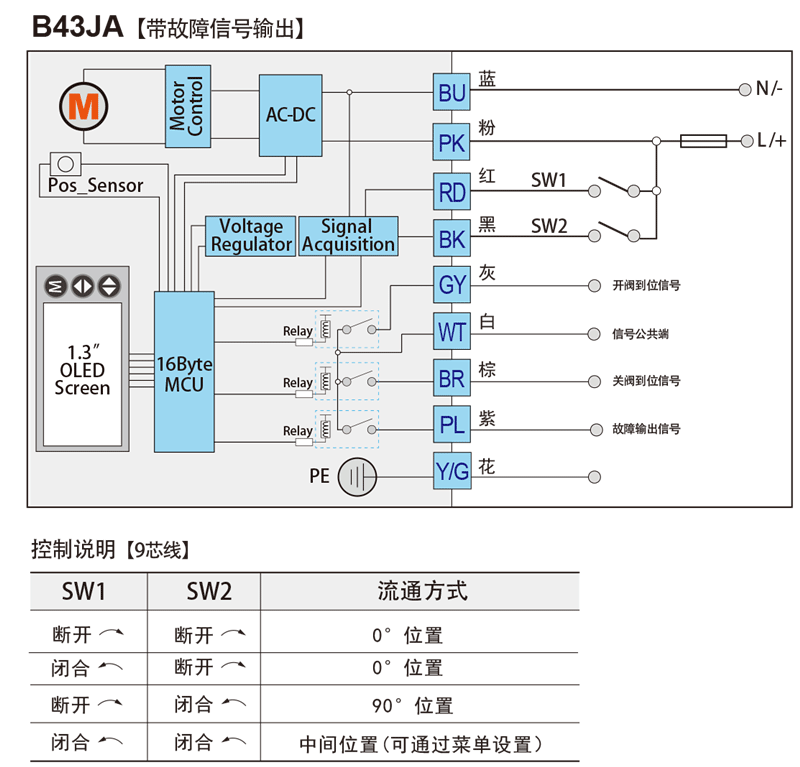

接線圖

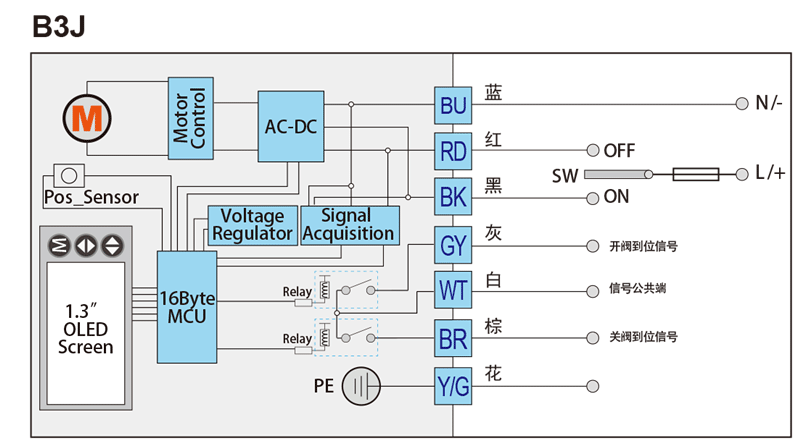

控制說明-B3J
SW切換至RD，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW切換至BK，電動執行器將逆時針旋轉，到位后 WT與GY接通，給出開閥到位信號。
注1：執行器運行中WT與GY BR都處于斷開狀態。
注2：系統斷電后，反饋信號和故障信號消失，WT與GY BR 都處于斷開狀態。

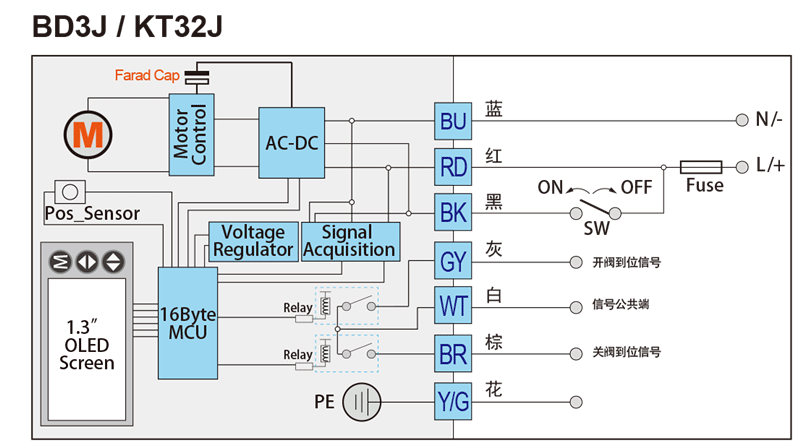

控制說明-BD3J
SW斷開，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后WT與GY 接通，給出開閥到位信號。
注1：執行器運行中WT與 GY BR都處于斷開狀態。
注2：系統斷電后，反饋信號和故障信號消失，WT與 GY BR都處于斷開狀態。

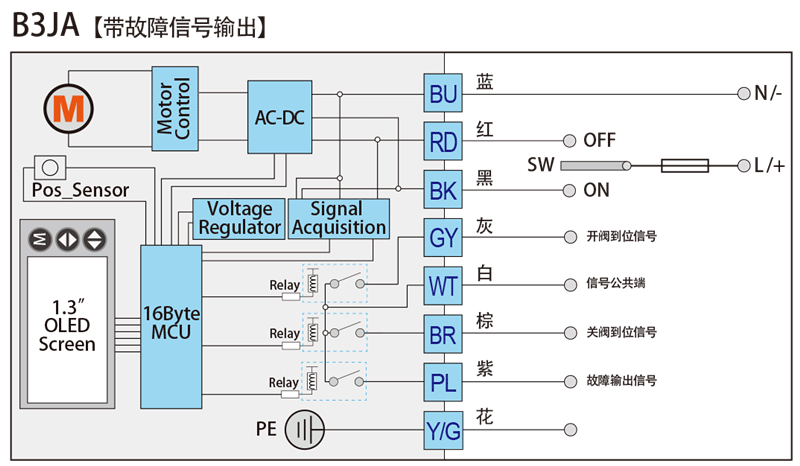

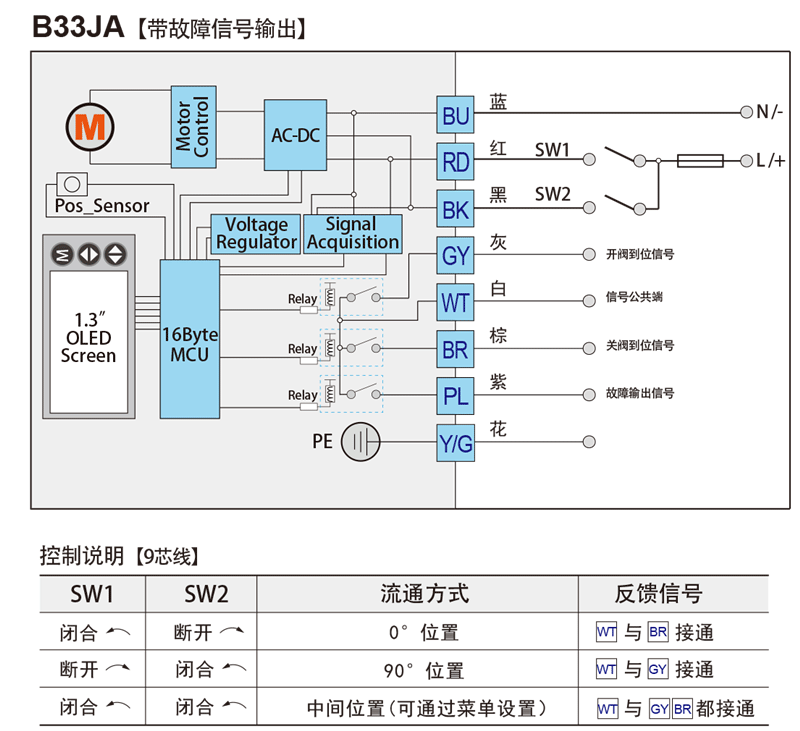

控制說明-B3JA
SW斷開，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后WT與 GY接通，給出開閥到位信號。
注1：執行器運行中BR與 WT Y/G 都處于斷開狀態。
注2：執行器被卡住后或者其他故障導致閥門開關不到位WT與PL接通，給出報警信號。
注3：系統斷電后，反饋信號和故障信號消失，WT與 GY BR PL 都處于斷開狀態。

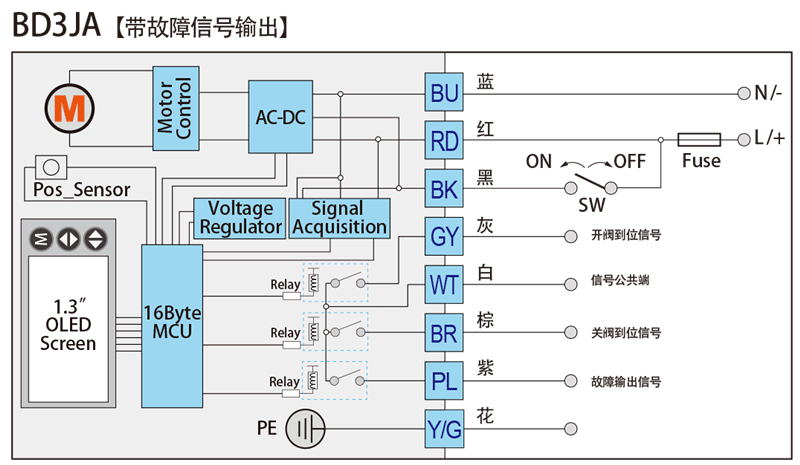

控制說明-BD3JA
SW斷開，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后WT與 GY接通，給出開閥到位信號。
注1：執行器運行中BR與 WT Y/G 都處于斷開狀態。
注2：執行器被卡住后或者其他故障導致閥門開關不到位WT與PL接通，給出報警信號。
注3：系統斷電后，反饋信號和故障信號消失，WT與 GY BR PL 都處于斷開狀態。

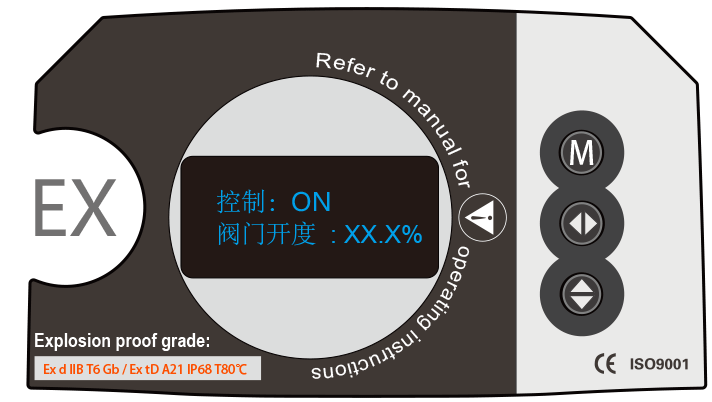

交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
0.96"OLED顯示屏：黑底藍字，128X64
|
