20-40B智能總線型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： DC24V，AC110V，AC230V
控制反饋方式： RS485（modbus）、Profibus， [CANBus 2.0B、Mbus可定制]
特色功能： 總線調節
高性能無刷電機，內置過載保護
壽命長達1萬次
可將兩臺或多臺執行器并聯使用
RS485/Profibus并聯32/64/256臺， CANBus110臺
產品特點
采用1.3寸OLED大屏液晶，實時顯示波特率，ID地址，閥門開度及其外部控制命令。
獨創免開蓋調閥模式：智能總線型與智能開關型調閥一樣。
通過菜單可隨時通過按鍵修改總線ID地址，波特率，無需上位機軟件輔助，所見即所得，使用方便。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
RS485總線支持非隔離和隔離型，滿足更復雜要求高的現場使用。
RS485總線支持可達115200波特率。
PROFIBUS總線支持可達500K波特率。
通過菜單可實時調整閥門的開關速度。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
型號 |
額定扭矩 |
電壓 |
時間 |
通訊方式 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
20/40B |
200/400Nm |
DC24V |
15s |
RS485
Modbus協議
CANbus2.0B
Mbus |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方
外四方 |
|
AC110V |
30s |
≤110° |
|
AC230V |
控制方式說明

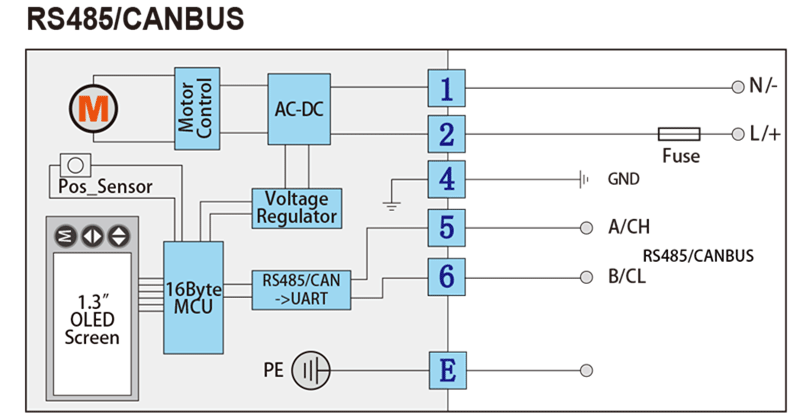

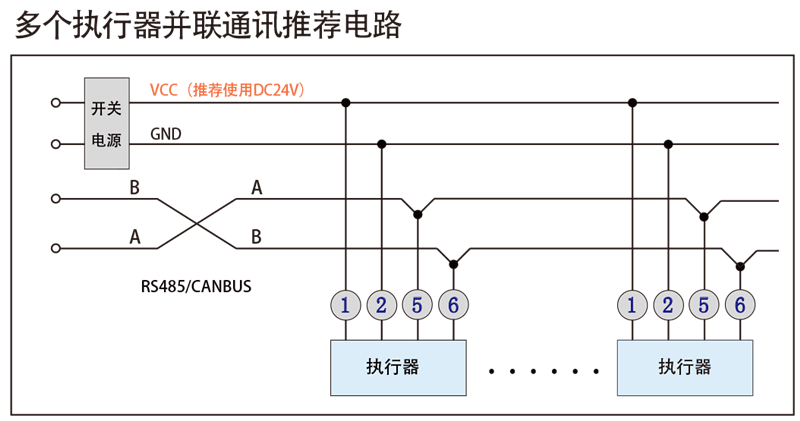

接線圖

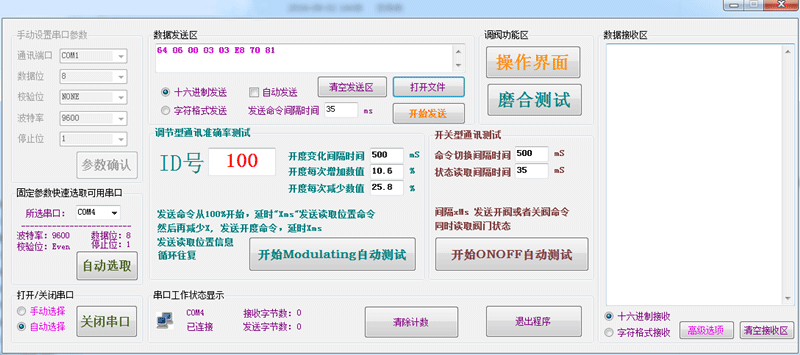

485調試界面

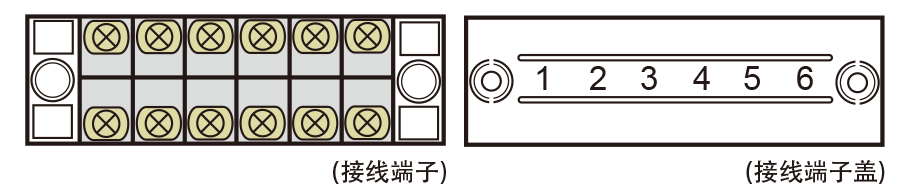

接線端子示意圖

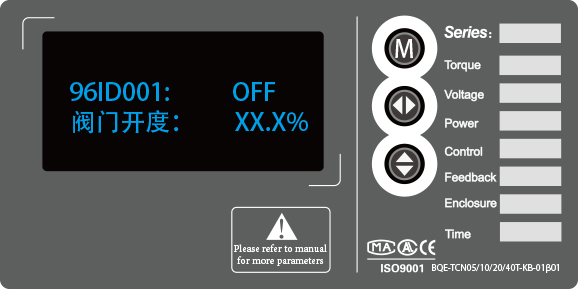

交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64
|
